Сушилка для обуви с вентилятором из мышки (часть 1)

Сушилка для обуви с вентилятором

Сушим обувь изнутри ветром и/или теплом

Зима, слякоть, обувь мокнет… Особенно у детей, которые, как известно, имеют свойство не пропускать ни одной лужи или сугроба. Ходить в мокрой обуви опасно для здоровья, потому как “ноги должны быть в тепле, а голова в холоде”.  Исходя из этого, мокрую обувь следует высушить и, желательно, как можно быстрее. Перед сушкой обуви следует знать, какие материалы задействованы для изготовления обуви, подлежащей сушке, например, кожаную обувь не следует сушить, используя мощные источники тепла. Таким образом, сушилка для обуви должна иметь несколько режимов работы, включающим в себя несколько режимов нагрева и обдува, только тогда сушилка станет универсальной, а если применить в качестве рабочего органа компьютерную мышь устаревшего образца, то и оригинальной.

Вторая часть эпопеи сушения обуви представлена здесь.

Идея

Идея не нова, интересно воплощение. Я уже разрабатывал устройство для подогрева тела, а также имел дело с самодельным обдувателем, теперь будем сушить обувь.  Мышь имеет округлые формы, и хорошо дислоцируется внутри обуви подростковых и взрослых размеров. Внутри самой мышки достаточно места для размещения небольшого вентилятора (кулера) и нагревателя. Судя по размерам мышки, хватить  должно нагревателя мощностью до 10Вт, в противном случае пластиковый корпус может опасно деформироваться. Для циркуляции потоков воздуха внутри мышки достаточно отверстия под шарик и нескольких небольших отверстий сбоку или сверху. Гибкий шнур мышки (иногда слишком длинный и мешающий) может быть использован для подачи питания на вентилятор и нагреватель.

Сушилка для обуви с вентилятором

Материалы и инструменты

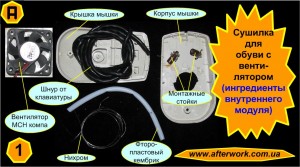

1. Старая или нерабочая компьютерная шариковая мышь, собственно нужен только корпус со шнуром (рис.1).

2. Маленький вентилятор охлаждения, например, от блока процессора допентиумных компов или от чипсета (МСН) некоторых материнских плат и т.п.

3. Нихромовый провод для нагревателя (до 1 м) нужного сопротивления (диаметра), можно заменить нагревателем из низкоомных резисторов.

4. Фторопластовый кембрик  около 15 см длиной и 6…10 мм диаметром (опционально).

5. Две радиотехнические монтажные стойки (они бывают разные), каждая на пару изолированных контактов. Можно заменить просто несколькими монтажными лепестками, прикрученными к корпусу мышки винтами.

6. Паяльник и паяльные принадлежности, кусачки, пинцет.

7. Выжигатель и пластиковые заклепки (опционально), небольшой кусок пластика от пластиковой бутылки (можно и непрозрачного).

8. Дрель (ручная или электрическая), сверла 3…5мм диаметром.

Работа

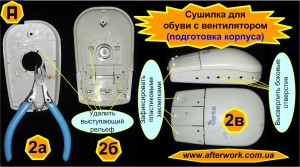

Перед установкой вентилятора и нагревателя следует подготовить корпус мыши для работы в качестве сушилки для обуви, вернее сушильного модуля, который вставляется внутрь обуви. Первый этап подготовки состоит в откусывании ненужных стоек, выступов, рифлений и защелок внутри пластикового корпуса мышки (рис.2а). Только во время удаления излишеств не следует переусердствовать и случайно не откусить стойки для крепления половинок корпуса мышки одним или двумя шурупами-саморезоми (рис.2б).

Сушилка для обуви с вентилятором

Для дополнительного воздухообмена на втором этапе подготовки сушилки для обуви в боковой поверхности корпуса мышки  следует проделать ряд отверстий (диаметр 5мм) по периметру с шагом примерно 1см (рис.2в). По моему мнению, а также практике использования такой сушилки для обуви, указанного количества отверстий оказалось достаточно, из них приятно выходил теплый воздух.

И еще понадобиться третий этап подготовки.  Обычно, компьютерная мышка состоит из трех частей: крышки, основания и блока клавиш. Блок клавиш закреплен на крышке при помощи пластиковых защелок, а защелки во время подготовки корпуса могут быть обрезаны. Потому блок клавиш следует дополнительно зафиксировать на крышке, что бы он не выпадал в процессе эксплуатации в качестве сушилки для обуви. Крышку мышки с блоком клавиш можно скрутить винтами, а можно вместо винтов установить две-три пластиковые заклепки (рис.2в) по одной на каждую клавишу. Теперь корпус для сушилки уже состоит из двух частей: крышки и основания, и можно переходить к установке внутренностей.

Сушилка для обуви с вентилятором

Все элементы для организации процесса сушки обуви установлены на основании мышки (рис.3б). В первую очередь на основании нужно разметить и высверлить монтажные отверстия для установки вентилятора и стоек. Вентилятор крепится по 4-м углам пластиковыми заклёпками (http://www.afterwork.com.ua/?p=1346), но можно применить и винты М3. Кулер устанавливается соосно с отверстием для размещения шарика мышки. Для защиты лопастей вентилятора сушилки для обуви отверстие шарика следует прикрыть кусочком пластика (сетки). Такую защитную сетку (рис.3в) просто организовать, проплавив отверстия в куске пластика размером около 6х6 см подобно тому, как это сделано здесь .

Винты или пластиковые заклепки, удерживающие вентилятор, скрепляют (снизу-вверх): пластик защитной сетки, основание корпуса мышки, резиновые шайбы (толщина – 1мм), корпус вентилятора. Резиновые шайбы (на рис.3б незаметны) необходимы для демпфирования вибраций от работы вентилятора и небольшого зазора между вентилятором и внутренней плоскостью основания мышки. Общая длина крепящей заклепки, с учетом последующего расплавления головки около 2 см.

Сушилка для обуви с вентилятором

По опыту работы с нагревательными элементами (http://www.afterwork.com.ua/?p=946), в случае применения в качестве нагревателя нихромового провода диаметром 0,3мм и длиной 80см, его сопротивление составило около 10Ом. Мощность подобного нагревателя сушки для обуви около 5Вт (питание от старого накального трансформатора). Это вполне достаточно для сушки кожаной обуви на протяжении 2..3 часов и недостаточно для деформации корпуса мышки.

Перед установкой нагревателя на основание, нихромовый провод свивается в спираль на оправке из тонкого стержня шариковой авторучки.  Полученная спираль продевается во фторопластовый кембрик (трубочку). Концы нихромовой пружины, выступающие из кембрика, припаиваются к контактам монтажных стоек (рис.3а). Монтажные стойки крепятся винтами М2,5 в ранее просверленных отверстиях, а к их вторым контактам припаиваются выводы вентилятора. При этом нагреватель располагается поверх вентилятора и охватывает стоку на основании, при помощи которой сцепляются две половинки мышки.

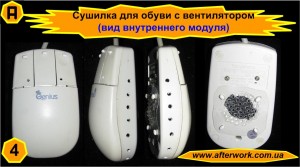

Таким образом, цепи питания нагревателя и цепи питания  вентилятора (на монтажных стойках) гальванически разделены и для подачи напряжения нужны минимум 3 провода, а в шнуре компьютерной мышки их минимум 4. Осталось только подключить 3-4шнур (я использовал шнур от клавиатуры) и установить крышку мышки. Итак, потратив около 2-х часов после работы, нагревательно-обдувающий модуль (рис.4) сушки для обуви на основе компьютерной мышки готов.

Применение

1. 12 В вентилятор, подключенный к блоку питания 7В работает очень тихо.  Дополнительно шум вентилятора глушится корпусом мышки и обувью, внутри которой расположена сушилка для обуви.

Примечания

1. Нагреватель может быть изготовлен из 4-6 резисторов мощностью 2 Вт и сопротивлением примерно 2 Ом каждый (например, как здесь: http://www.afterwork.com.ua/?p=2114).

2. Резиновые шайбы вполне могут быть заменены металлическими, но тогда возможно услышать  небольшой дребезг после некоторого периода эксплуатации сушки для обуви.

3. Сопротивление нагревателя следует подбирать под имеющийся блок питания,  к которому подключается сия самодельная сушилка для обуви.

Ноги должны быть в тепле и в сухой обуви!
