Кассетница для шпулек

Кассетница для шпулек 2

Делаем домик для шпулек...

У обычного человека  со временем накапливается множество однотипных деталей, которые нужно как то классифицировать и удобно хранить. С этой точки зрения само помещение это хранилище людей и вещей упорядоченное по различным принципам и категориям. А уж если в доме поселился мастер то количество емкостей для хранения резко возрастает и одновременно возрастает количество ящичков, а в ящичках отсеков, а в отсеках ячеек (и так далее) для хранения деталей. Потому и часто активируется проблема создание кассетниц для хранения мелких, но одинаковых по габаритам деталей, например, шпулек с разными нитками для швейной машинки.

Идея

Тема кассетниц уже неоднократно поднималась, например, в виде органайзера или оригинальной вращающейся кассетницы для мелких деталей  , а теперь и для швейного производства.

Каждый раз перематывать шпульки для ниток, переходя на другой цвет и фактуру материала достаточно долго и сопряжено с дополнительными технологическими потерями. Поэтому швея старается иметь множество шпулек (катушек с нижней ниткой) с уже намотанными нитками нужного цвета и материала, ну а складывают их обычно в выдвижном ящичке швейной машинки. Если таких шпулек с нитками несколько десятков, то в месте складирования возникает хаос. Понизить энтропию в этом случае поможет кассетница для шпулек, изготовленная на основе пластиковых упаковочных лент, с которыми мы часто имеем дело при покупке крупногабаритных вещей: холодильников, стиральных машин, микроволновок и т.п.

Материалы и инструменты

1. Пластиковая лента шириной около 10мм и длиной примерно из расчета 1м на 10 ячеек для шпулек (в зависимости от размеров самой шпульки.

2. Ножницы или острый нож, плоскогубцы карандаш, линейка.

3. Выжигатель или раскаленный на газовой горелке согнутый стержень (гвоздик).

4. Прямоугольная коробочка , желательно с крышкой и высотой немногим большей, чем диаметр шпульки.

Работа

Пластиковая упаковочная лента (рис.1а) весьма доступный , надежный и долговечный материал для очУмельца, короче говоря, найти несколько метров такой ленты не проблема. По своим механическим свойствам она значительно превышает ленту вырезанную из пластиковых бутылок (http://www.afterwork.com.ua/?p=1438) . Характерной особенностью такой упаковочной ленты есть сетчатое рифление на поверхности , как у напильника или надфиля и частенько неоднородная структура в сечении.

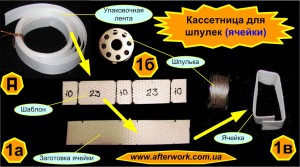

Кассетница для шпулек 3

Общая задумка состоит в том, что бы изготовить множество отсеков (несколько десятков) для одной шпульки и уложить их в имеющуюся коробку ровными рядами. Шпульки будут “сидеть” в ячейках с небольшим натягом, а извлечь их достаточно просто, ухватившись за край катушки. Проблема в том, что бы создать большое их количество, как раз тут и выступает на сцену пластиковая упаковочная лента (рис.1а).

Если что то начинает выпускаться серийно, то сразу становятся необходимы шаблоны и оснастка для ускорения выдачи конечного результата. В данном случае шаблон для ячейки (рис.1б) изготавливается из той же пластиковой упаковочной ленты на основе измерения размеров самой шпульки. В моем случае габаритные размеры шпульки составляют 22 на 9 мм, а ячейка для нее выбрана на 1 мм большей: 23 на 10мм. Шаблон имеет краевые надрезыв местах сгиба (удобно проплавить выжигателем), по которым размечается заготовка (рис.1б) общей длиной 76мм. Таким образом, из 1 метра упаковочной ленты получается 13 заготовок ячеек для имеющихся шпулек.

После размётки и нарезания заготовок им нужно придать форму квадратной ячейки (рис.1в), например, согнув достаточно толстый пластик упаковочной ленты плоскогубцами, но лучше это сделать над раскаленной нихромовой проволокой или рабочей частью выжигателя (все таки упаковочная лента термопластичный материал). Пожалуй это самая длительная часть процесса изготовления кассетницы для шпулек и занимает до часа после работы .

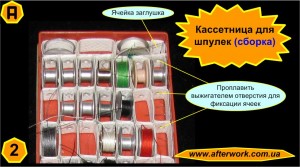

Кассетница для шпулек 1

После получения всех ячеек остается их плотно уложить ровными рядами в имеющуюся квадратную коробку нужной высоты (в моем случае около 25мм) и желательно с крышкой. Ячейки должны быть упакованы с  натягом. Что бы придать системе ячеек большую монолитность в местах их сопряжения вдоль короткой стороны следует проплавить выжигателем отверстия (рис.2). В месте проплавленного отверстия формируется пластиковая заклепка (http://www.afterwork.com.ua/?p=2326 )в “собственном соку”, которая и скрепляет ряды кассетницы. Для устранения наплывов пластика в месте отверстия непосредственно после его формирования две смежные ячейки следует сжать плоскогубцами с плоскими внутренними рабочими частями.

И последний штрих, это установка ячейки-заглушки нестандартного размера (рис.2 вверху) в случае если внутренние габариты несущего контейнера ячеек не кратны размерам самой ячейки. Кроме того некоторые ячейки допускается располагать и поперек основной части рядов.

Примечания

1. Если необходимо выбрать зазор между рядами  и краем коробки для более плотной упаковки ячеек в несколько миллиметров, то возможно применить ту же упаковочную ленту в один или несколько слоев, расположив слои между рядами или столбцами ячеек.

2. Плавить отверстия для скрепления ячеек следует вдоль короткой стороны самой ячейки, или той, со стороны которой будут располагаться нитки установленной в ячейку шпульки.

Все должно быть параллельно, перпендикулярно и аккуратно!

Похожие записи

4 комментариев »

  1. А если нарезать просто куски ленты долевые и поперечные по длине=размеру коробки, на пересечениях лент сделать надрезы на половину глубины и вставить ленты в друг друга по этим надрезам-так легче будет собирать, чем гнуть прямоугольники для каждого отсека….

    Комментарий by ольга М. — 16/01/2014 @ 15:41

  2. Спасибо за комментарий. Ну это первое, что обычно приходит в голову. Только показалось мне, что такой способ реализации отсеков из упаковочной ленты будет более длительным и ненадежныым. Такая лента имеет свойство раскалываться вдоль, если вы ее еще и надрежете поперек то часть между надрезами будет держаться слабовато. Хотя дело практики, может и этот вариант жизнеспособен, как нибудь попробую на досуге.

    Комментарий by opyvovar — 16/01/2014 @ 16:09

  3. Мне тоже пришлось решать задачу с хранением шпулек. Но я ее решил по-другому. Нашел подходящий по диаметру двужильный кабель.(Чуть меньше 6 мм, а точнее 5,8 мм). Лучше было бы коаксиальный кабель. У него одно отверстие по центру. Но такого под рукой не нашлось. Разрезал его на кусочки по 1 см. Удалил медные жилы в одном проводнике и вставил в полученные отверстия гвоздики 1х18 мм. На дверце машинной тумбы разметил точки крепления будущих штырьков. Расстояние между центрами взял 25 мм. После этого в намеченные центры вбил гвоздики со штирьками из кабеля.
    Гвоздик нужно забивать аккуратно, чтобы штырек не раздулся (он мягкий) иначе он не войдет в отверстие шпульки.
    Получилось очень даже прекрасно. Шпульки сидят плотно, но легко снимаются. Не разматываются. Хорошо видно цвет нитки.
    И самое главное – всегда под рукой.
    Жаль что в комментарии нет возможности прикрепить фотографии

    Комментарий by Сергей — 06/11/2014 @ 17:44

  4. Эт, точно, красивое решение, пришлите мне на почту описание с фотками, я оформлю статью от Вашего имени. А у меня этого коаксиала завались…

    Комментарий by opyvovar — 06/11/2014 @ 21:15
