Машинка – подарок из ПЭТ бутылок

Машинка - подарок из ПЭТ бутылок

Один из вариантов оформления подарка ребенку...

Как то давно-давно делал маленькому мальчику машинку из картриджа для принтера (!) и она оказалась очень долговечной, учитывая те нагрузки, которые на машинку приходятся в песочнице. Ну а сделать из пластиковой бутылки нечто похожее на автомобиль просто необходимо каждому уважающему себя самодельщику, тем более, что все основные части автомобиля присутствуют в комплекте бутылок из ПЭТ пластика. Форма и размеры тары из ПЭТ пластика имеют много вариаций, а значит и машинки из пластиковых бутылок могут быть весьма разнообразными. А если учесть, что в подавляющем большинстве пластиковая бутылка вообще-то ёмкость для пищевых продуктов, которая может быть наполнена сладостями, то такая машинка станет  подарком на праздник или семейное торжество.

Идея

Главное в любом автомобиле – колесо, и колесо должно быть из доступных, бросовых материалов. Если есть надежное колесо, то будет сделана и долговечная игрушка-машинка. Естественным в качестве колеса будет использовать крышечку от пластиковой бутылки, но крышечку нужно еще как то закрепить на оси так что бы отсутствовали радиальные и торцевые биения во время вращения колеса.

Этой неприятности можно избежать, если в качестве использовать несколько специальным образом подобранных крышечек от пластиковых бутылок (http://www.afterwork.com.ua/?p=3428 ). Наилучшие результаты дает применение обычной укороченной крышечки (наружный диаметр 30мм) и крышечки от молочных пластиковых бутылок (45мм). Обе крышечки (рис.1) имеют высоту около 10мм. Крышечка пластиковой бутылки выдерживает давление несколько десятков атмосфер изнутри бутылки может выступать не только запорным элементом , но и силовым элементом конструкции .

Машинка - подарок из ПЭТ бутылок

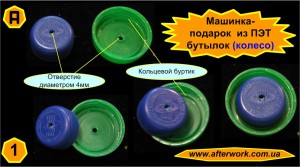

Главной отличительной особенностью бОльшей крышечки для производства колеса (зеленая) есть кольцевой внутренний буртик (рис.1). Внутренний диаметр кольцевого буртика точно равен внешнему диаметру меньшей крышечки (синяя). Если совместить крышечки резьбовыми частями навстречу друг другу и просверлить в каждой по оси отверстия, то получится надежное колесико для будущего пластикового авто, способное противостоять радиальным и торцевым биениям на колесных осях будущего игрушечного автомобиля из пластиковых бутылок.

Материалы и инструменты

1. Две полулитровые пластиковые бутылки с сечением близким к квадратной форме, такие как используются здесь (http://www.afterwork.com.ua/?p=883) .

2. Две крышечки от обычной (30мм) и молочной пластиковой бутылки(45мм) из расчета на одно колесо.  Плюс несколько крышечек задействованных в декоративном оформлении машинки из пластиковых бутылок. Всего для классического 4-х колесного автомобиля понадобиться 4 маленькие и 4 большие крышечки.

3. Стержни от шариковых или подобных авторучек с израсходованной пишущей частью диаметром около 3,5мм, примерно такие , как были использованы во время изготовления шеемассажера (http://www.afterwork.com.ua/?p=3709). Сколько осей в колесной базе ,  столько и стержней понадобиться.

4. Две стальные шайбы под резьбу М4 из расчета на одно колесо. Шайбы могут быть как металлическими так и из какого либо твердого пластика, например, стеклотекстолита. Думаю, что проблем с поиском неметаллических шайб обычно гораздо больше, чем металлических.

5. Выжигатель и пластиковые заклепки.

Работа

Работу по изготовлению машинки – подарка из ПЭТ бутылок следует начать с самого главного – колес, а самое главное в нашем деле это сделать колеса одинаковыми и симметричными на каждой оси колесной базы.

Машинка - подарок из ПЭТ бутылок

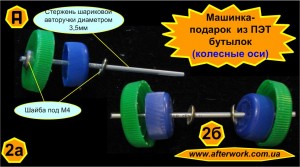

Во время производства колес следует со всей тщательностью высверлить точно по центру всех пластиковых крышечек (как и в этом случае (http://www.afterwork.com.ua/?p=1665 )) отобранных для получения колес машинки -  подарка, отверстия для установки будущего колеса на ось (рис.2а). Сверлить лучше с внешней стороны крышечки как здесь , ибо образовавшиеся во время такого сверления наплывы пластика будут спрятаны внутри образовавшегося колеса, а стопорные шайбы будут плотнее прилегать к крышечкам и минимизировать расшатывание колеса на оси в разные стороны со временем (рис.2б).

Машинка - подарок из ПЭТ бутылок

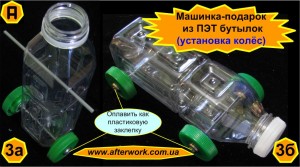

Когда все колеса готовы, переходим к построению колесной базы и установки несущих колеса осей. “Квадратность” пластиковой бутылки как раз и нужна для удобства установки осей колес (рис.3а) в одной плоскости и минимизации расстояния от колеса до поверхности пластиковой бутылки как корпуса машинки. Ось устанавливается традиционно через два боковых отверстия проплавленные в корпусе выжигателем как в случае такого изделия (http://www.afterwork.com.ua/?p=3683 ). Не советую сверлить пластиковую бутылку механическим способом, отверстие получается рваным и быстро разбалтывается.

Машинка - подарок из ПЭТ бутылок

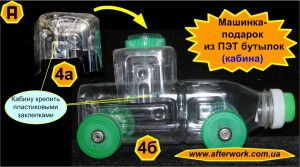

Каждое колесо из двух пластиковых крышечек обрамляется с двух сторон по оси металлическими шайбами (см. рис.2б), а торец стержня-оси расплавляется c двух сторон как головка пластиковой заклепки, что и блокирует выпадение колес. В принципе, основные части машинки – подарка уже готовы (рис.3б), остается только укрепить имитационные и декоративные элементы, к которым в первую очередь относится кабина (рис.4а).

Кабина изготовляется из донной части такой же пластиковой бутылки как и корпус машинки и крепится к корпусу ближе к колесам при помощи 4-х пластиковых заклепок (рис.4б), которые устанавливаются изнутри вот таким приспособлением (http://www.afterwork.com.ua/?p=3618 ).

Машинка - подарок из ПЭТ бутылок

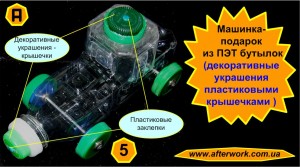

Перед установкой кабины на ее верхушке разумно установить “запасное колесо” в виде двух пластиковых крышечек – составляющих колеса закрепленных сверху сквозной  пластиковой заклепкой. Аналогичным образом крышечку, закрывающее отверстие для проталкивания подарков внутрь корпуса, можно украсить крышечкой другого цвета (рис.5) и меньшего размера. Такие декорации приводят машинку к виду, несколько напоминающему болид Формулы 1.

Машинка - подарок из ПЭТ бутылок

Машинка - подарок из ПЭТ бутылок

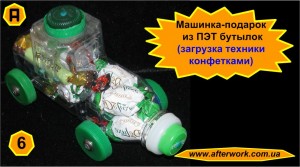

Что бы превратить просто машинку из пластиковых бутылок в машинку-подарок, достаточно внутрь положить нечто привлекательное для последующего обладателя такого подарка. Чаще всего это конфеты (рис.6), можно фигурки людей или фигурки животных .

Примечания

1. Бутылку для корпуса машинки – подарка следует подбирать с широким горлышком, что бы внутрь могла пролезть существенно большая конфета, а не только мелкие сладости в виде драже.

2. Отработанные пластиковые стержни от авторучек можно заменить круглыми палочками от мороженного (http://www.afterwork.com.ua/?p=3610 ), корпусами шариковых или гелевых авторучек, да и просто круглыми карандашами, а также стержнями от Чупа-чупс и т.д.

3. Любители более ярких красок, могут разукрасить ПЭТ –корпус в яркие цвета, например, при помощи разноцветной липкой ленты, так как ПЭТ пластик весьма плохо поддается окрашиванию.

4. Для пущего сходства в кабине следует проделать отверстия под окна и двери, тогда внутрь можно посадить фигурки водителя и пассажиров.

5. Если бутылка-корпус машинки из непрозрачного пластика (чаще всего молочного цвета) , то такой подарок можно еще и назвать подарок-сюрприз.

Совместим одно приятное с другим!!!
