Три подставки из ПЭТ-бутылок

Три подставки из ПЭТ-бутылок

И ёмкость...и опора...

Пластик из которого сделана обычная пластиковая бутылка обладает отличными свойствами на сжатие и растяжение, а продолговатая традиционная форма позволяет из нее создавать вертикальные сборные конструкции. Собственно, и сама бутылка может представлять вертикальную опору для не слишком тяжелых вещей, таких как: небольшой вентилятор, WEB-камера, светодиодный светильник, панно для цветов и т.п. Удобство применения пластиковой бутылки в качестве разнообразных подставок это наличие пластиковых бутылок разных диаметров и высот. Обычно, предметы для установки на такие опоры не слишком тяжелые, но в любом случае утяжелить донышко бутылки для придания большей устойчивости никогда не помешает.

Подставка для прямоугольных корпусов

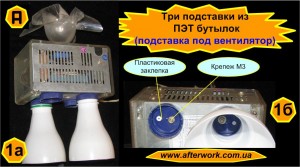

Крышечки от пластиковых бутылок (тюбиков, контейнеров) разных размеров и конфигурацый давным-давно облюбованы радиолюбителями для создания опорных ножек (и регулировочных ручек) различных радиотехнических и электротехнических поделок после работы.   Например, подобная технология опорных поверхностей применена для корпуса вертикального вентилятора (рис.1а). Крышечку от пластиковой бутылки крепится нижней части прямоугольного корпуса как при помощи пластиковых заклепок (желательно в нескольких точках, как это сделано в http://www.afterwork.com.ua/?p=1438 ), так и при помощи винтовых соединений или комбинаций винтового соединения и пластиковых заклепок (рис.1б).

Три подставки из ПЭТ-бутылок

Вертикальный вентилятор ( http://www.afterwork.com.ua/?p=3123 ) с опорными крышечками мною преимущественно используется либо для создания легкого ветерка для лица во время жарких летних дней, либо для того, что бы отогнать вредные газы от органов дыхания во время работы с паяльником, выжигателем и т.п. В различных вариантах обдува для оптимизации процесс  необходима различная высота установки его корпуса, а это легко реализовать при помощи позиционирования корпуса на высоких конусных подставках из горловинных частей пластиковых бутылок (рис.1а). Хотя количество опорных ножек у корпуса вентилятора – четыре, но для устойчивого положения корпуса хватило всего двух конусных опорных поверхностей. При необходимости количество опорных конусов  можно увеличить до четырех.

Подставка под микрофон

Для разговоров по Skype преимущественно используется микротелефонная гарнитура, где выход и вход звуковой карты объединены в одном флаконе. Но микрофонный вход компьютера имеет гораздо больше разнообразных применений, например, при помощи микрофонного входа звуковой карты и соответствующего программного обеспечения легко анализировать низкочастотные сигналы (осциллограф, спектроанализатор и т.п.). В моем случае, возникла потребность использовать микрофонный вход в качестве стационарного диктофона.

Три подставки из ПЭТ-бутылок

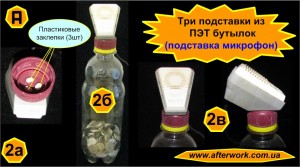

Покупать микротелефонную гарнитуру не хотелось, а потому для этих целей использовался старый добрый раритетный микрофон МД-201 (рис.2в) от магнитофона “Юпитер 203″ (молодое поколение с такими бытовыми бобинными чудовищами не сталкивалось). Во время использования такого “диктофона” приходилось брать микрофон рукой и подносить ко рту, что было весьма неудобно, потому для таких целей соорудил подставку (рис.2б). Высота подставки регулируется высотой пластиковой бутылки и в случае применения бутылки объемом 0,5л, оказалась как раз той, что нужно.

Корпус микрофона МД-201 состоит из двух пластиковых частей, соединенных пластиковыми защелками и его просто разделить на две половинки, подцепив защелки тонкой отверткой. После разделения половинок корпуса к нижней половинке при помощи трех пластиковых заклепок (http://www.afterwork.com.ua/?p=2326 ) присоединяется крышечка от пластиковой бутылки (рис.2а), далее корпус микрофона собирается  и навинчивается имеющейся уже в его составе крышечкой пластиковую бутылку. Для устойчивости, на дно пластиковой бутылки насыпано мелких монет, практически вышедших из обращения вследствие инфляции. Получилась импровизированная копилка – микрофон, которая задействована у меня в работе уже порядка 7 лет.

Подставка под WEB-камеру

После удобного и удачного соединения микрофона с пластиковой бутылкой, как всегда идея начинает сама собой развиваться. Для универсализации зацепления на подставку различных предметов к крышечке от пластиковой бутылки при помощи небольших винтиков или пластиковых заклепок приделывается обычная деревянная бельевая прищепка (рис.3а). Такой механизм в некоторых случаях удобно применять в качестве “третьей руки”, например, во время пайки разъемов или удержания WEB-камеры для того же Skype (рис.3б).

Три подставки из ПЭТ-бутылок

Отдельная подставка для  WEB-камеры понадобилась по причине отсутствия у встроенного зажима WEB-камеры должного размаха защелкивания и зацепить её на мониторе никак не удавалось. А больше никаких подходящих предметов для установки камеры рядом не оказалось. Потому, для такой “малозахватной” камеры была устроена отдельная подставка из пластиковой бутылки. Для миниатюрности подставки пластиковая бутылка может быть  и составной ( http://www.afterwork.com.ua/?p=438 ), также утяжеленной загрузкой на донышко мелких монет, дроби, камушков, отработанных батареек ААА и а в самом простом случае – песка (рис.3в).

Применение

1. Вокруг пластиковой бутылки удобно наматывать шнур особенно если пластиковая бутылка имеет “осиную талию” .

2. Для более солидных подставок следует использовать бутылки бОльшего объема и бОльшей высоты.

Примечания

1. Во избежание несанкционированного наматывания шнура вокруг бутылки во время завинчивания удобнее удерживать крышечку с установленным предметом для опоры, а вращать собственно пластиковую бутылку с балластом на донышке.

2. Не рекомендую присоединять к крышечке пластиковой бутылки пластиковую прищепку, если предполагается в ней зажимать предметы при работе с паяльником или выжигателем.

Пластиковая бутылка не только емкость, но и опора!
