Самодельный ватерпас

Самодельный ватерпас

Ватерпас из шлангов от душа

Во время строительных работ всегда требуется контроль вертикального и горизонтального уровня расположения пола, стен, потолка и т.п. Наиболее часто для этого применяются универсальные уровнемеры на основе линейки и пузырьковых нивелиров. Стоимость хорошо откалиброванного уровня довольно высока, кроме того у них есть один досадный недостаток: ошибка установки уровня между двумя точками возрастает пропорционально расстоянию между точками. Однажды имел честь столкнуться с этой проблемой. Напротив, ватерпасы или водяные уровни на основе сообщающихся сосудов, по отношению к другим подобным измерительным инструментам обладают одной положительной особенностью: у них ошибка установки уровня не зависит от расстояния, потому являются предпочтительными для точных работ.

Идея

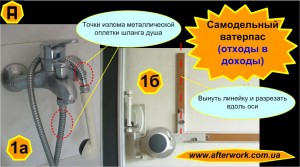

Думаю, что у многих людей дома в ванной есть смеситель с душем. Распылитель душа присоединяется к смесителю при помощи  шланга с гофрированной металлической оплеткой (даже не знаю, как этот девайс называется). Длина шланга колеблется в пределах 1..2м. В процессе эксплуатации такого смесителя металлическая оплетка часто ломается в местах подсоединения к распылителю и смесителю (рис.1а). Скорее всего на эти места приходится наибольшая нагрузка изгиба и срабатывает эффект усталости металла оплетки. По собственному опыту могу сказать, что шланг приходится менять с периодичностью 1,5-2 года. Если внешняя металлическая оплетка приходит в негодность и ее стоит выбросить (или сдать на металлолом) то внутренний шланг еще вполне можно использовать. Со временем у меня собралось несколько таких шлангов длиной 2м. Эти самые шланги и стали основой ватерпаса.

Самодельный ватерпас

Кроме шлангов для точного отсчета показаний уровня воды на прозрачные трубки нужно нанести деления или приделать линейку, другими словами организовать шкалу отсчета. Десяток лет назад для чертежных работ использовались кульманы (рис.1б), оснащенные двумя линейками. Сейчас кульманами уже никто не пользуется, а на их досках хозяйки гладят белье. Линейки от советских кульманов имеют две шкалы, нанесенные с двух сторон, масштабы 1:1 и 2:1. Если длинную линейку еще используют в качестве измерительно линейки, то короткую использовать неудобно. Отсчет делений нужно производить с ближней стороны, а нам привычнее с дальней. Короче говоря, короткую линейку от кульмана относят к хламу, а в нашем случае она пригодиться в качестве точной шкалы ватерпаса.

Материалы и инструменты

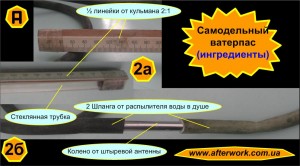

1. Две короткие линейки от древнего совдеповского кульмана (рис.2а).

2. Два (или больше) поломанных шланга от душа (рис.2б).

3. Колено от штыревой антенны (рис.2б).

3. Две стеклянные лабораторные трубочки длиной около 20 см или прозрачные корпуса от шариковых авторучек.

4. Узкий канцелярский скотч.

Самодельный ватерпас

Работа

Так как ватерпас – измерительный прибор, то в первую очередь следует побеспокоиться об отсчете показаний. Как я уже упоминал, для организации шкалы потребуется линейка от старого кульмана (рис.1б). Линейку также можно сделать самому (http://www.afterwork.com.ua/?p=381). Использовать две части одной распиленной вдоль короткой линейки кульмана неудобно, так как с двух сторон шкалы разных масштабов, и жалко. Если распилить линейку вдоль оси надвое, то можно получить две линейки. Одну с масштабом 1:1 и другую с масштабом 2:1. Если з первую ёще можно задействовать для  измерений и начертания, то о применении второй её части я ни разу не слышал. Так вот, с двух концов ватерпаса безразлично какой там будет масштаб на линейке, главное, что бы линейки были одинаковые. Другими словами из двух коротких линеек от старых кульманов получаем две ученические линейки и две шкалы для самодельного ватерпаса.

Самодельный ватерпас

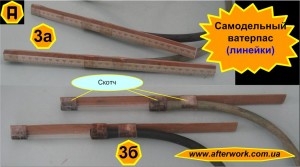

Сборка самодельного ватерпаса крайне проста и тривиальна. Для обеспечения достаточной длины (около 4м) два шланга от душа соединяются при помощи колена от штыревой антенны (рис.2б) или другой подобной трубки. Имея некоторый запас колен, я их довольно часто применяю для поделок, например:  http://www.afterwork.com.ua/?p=3145 и http://www.afterwork.com.ua/?p=3160. Если есть больше шлангов, то таким же образом можно получить и более длинный ватерпас. Для визуализации уровня с двух сторон в шланг ватерпаса вставляются стеклянные трубочки. Вместо стеклянных трубочек можно использовать пластиковые корпуса от шариковых авторучек. Желательно чтобы корпуса авторучек были подлиннее. И наконец, при помощи обыкновенного скотча к прозрачным трубочкам и шлангу крепятся одинаковые линейки. Расположения мест крепления особого значения не имеет, удобно когда точек крепления три (рис.3). Ватерпас готов, можно приступать к измерениям.

Примечания

1. Длина прозрачной части трубки ватерпаса должна быть примерно вдвое меньше длины линейки, тогда можно будет легко проверять горизонтальность, как потолка, так и пола.

2. Загружать такой ватерпас водой удобно при момощи вот таких самодельных поливалок (http://www.afterwork.com.ua/?p=1707 ).

3. Во время контроля горизонтальности пола следует держать линейки вертикально, упираясь нижним концом в пол. Одинаковость показаний на двух концах ватерпаса говорит о горизонтальности лини, лежащей между нижними точками линейки.

4. Как правило, ватерпас используют вместе с отвесом, который удобно хранить таким образом.

Ватерпас, ватерпас – не боимся больше Вас!
