Шеемассажер из киндер-контейнеров


Шеемассажер из киндер-контейнеров

Шея - интерфейс головы с телом

Однажды мне пришлось чинить по быстрому промышленный спиномассажер с деревянными роликами, который удивительно просто и надежно устроен: ролики вращаются на стерженьках и бегают по спине. Наверное многие встречались с таким массажером лет 10-20 назад. Например, мне такая  конструкция встречалась в виде стационарного полотна водительских кресел. По его образу и подобию из бросовых деталей легко буквально за час можно изготовить нечто аналогичное, которым удобнее всего разминать шею, которая бывает так сильно напряжена во время работы за компьютером. Хотя я очень сомневаюсь, что дети любят делать себе подобными массажерами массаж, да и не нужно им это, однако такой массажер также может называться детским спиномассажером или спиномассажером- погремушкой, потому как основа его – контейнеры от киндер-сюрпризов.

Идея

Как всегда, идея основана на том, как количество переходит в качество. Когда есть много киндер-контейнеров и желание с ними что то сделать, можно получить, например, робота или новогоднюю гирлянду, но это, так сказать, украшения, а хочется иметь нечто полезное.

Материалы и инструменты

1. Киндер-контейнеры обычного размера 14…20 шт.

2. Пустые пластиковые стержни (рис.1в) от гелевых авторучек 6..8 шт (диаметр 5 мм), такие же как применялись для поливалок .

3. Стержни (пластиковые) от ватных палочек(рис.1в) 20..30шт (диаметр 3 мм), такие палочки могут быть использованы для изготовления пластиковых заклепок и продаются целыми блоками по сотням штук.

4. Рыболовная леска диаметром около 1мм и длиной оклоло 1,5м (можно два куска примерно по 1 метру).

5. Крышки от наиболее распространенных пластиковых бутылок (2 шт., опционально).

5. Выжигатель, ножницы, острый нож.

Заготовка

Так как деталей в шеемассажере достаточно много, хотя и их номенклатура совсем невелика, то заготовки и полуфабрикаты лучше сделать сразу, что бы потом, во время сборки, не отвлекаться за недостающим элементом конструкции.

Шеемассажер из киндер-контейнеров

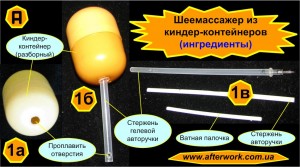

В первую очередь нужно подобрать 14…18 киндер-контейнеров одинаковы размеров (http://www.afterwork.com.ua/?p=3357) как можно более округлой формы, без выступов. С обеих сторон по оси киндер-контейнера при помощи выжигателя проплавливаются два отверстия диаметром около 6мм (рис.1а). Эти контейнеры будут выступать в качестве массажных роликов.

Следующим этапом заготовочных работ есть заготовка валиков, на которых будут вращаться массажные ролики. Естественно, что количество валиков должно быть равным количеству роликов. Длина валиков должна быть больше высоты киндер-контейнеров примерно на 1см. Валики изготавливаются из толстостенных стержней от гелевых авторучек, которые, уже применялись для поливалок (http://www.afterwork.com.ua/?p=1707).  Из одного отработанного стержня гелевой ручки получается 2 валика для шеемассажера. Валики должны быть пластиковые и достаточно жесткие, что бы киндеры-ролики свободно вращались вокруг них во время применения шеемассажера. На конце каждого стержня-валика проделываются (можно шилом или выжигателем) два отверстия (рис.1б), оси которых должны быть перпендикулярны оси валика и находится в одной плоскости (!!!).

И последним этапом заготовочных работ есть нарезка распорок (рис.3). Длина распорок чуть больше (на 5 мм) диаметра киндер-контейнеров. Распорки изготавливаются из самого доступного элемента до и после работы – ватных палочек, которые еще называют “ушными палочками”. Из стандартной ушной палочки получается две распорки, если предварительно с обеих концов удалить ватку. Общее количество нарезанных распорок равняется количеству киндер-роликов увеличенному на 8. Десять дополнительных распорок нужны для создания концевых элементов, расположенных между телом шеемассажера и ручками для его удержания.

Работа

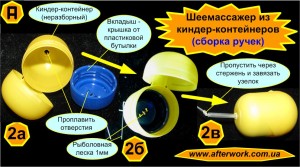

Сборка шеемассажера начинается с ручки. Если для ручки используется киндер-контейнер, то предварительно разобрав его, придется проплавить только одно отверстие (рис.2а) по оси любой из частей диаметром чуть больше 3мм. Естественно, ручек нужно две – с обеих сторон цепочки роликов шеемассажера.

Шеемассажер из киндер-контейнеров

Рыболовную леску длиной около 1,5м в ручке следует закрепить. Вариантов закрепления лески в ручке можно придумать множество. В этом случае для закрепления я использовал крышечку от пластиковой бутылки в которой проделано 3 отверстия диаметром около 1мм примерно по оси пластиковой бутылки (рис.2а). Два конца лески снаружи крышечки продеваются в только что проделанные боковые  отверстия крышечки от пластиковой бутылки и выводится через одно общее осевое отверстие на внешнюю сторону крышечки. Вместо крышечек от пластиковых бутылок можно использовать половинку киндер-контейнера.

Концы лески продеваются в отверстие киндер-контейнера для ручки и  крышечка пластиковой бутылки, благодаря подходящим размерам, втягивается внутрь (рис.2б). В дальнейшем, крышечка будет распределять нагрузку от лески на боковые стенки киндер контейнера, что способствует продлению жизни всего изделия. Конечным этапом формирования ручки есть установка одной распорки на оба конца лески с погружением его внутрь киндер-контейнера ручки и завязывание фиксирующего узелка на его конце (рис.2в).

Шеемассажер из киндер-контейнеров

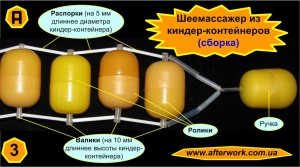

Когда собрана первая ручка, следует переходить к сборке “тела” шеемассажера. Сборка цепочки роликов состоит в последовательном надевании на концы лески распорок и валиков с роликами (рис.3). В процессе этой операции следует следить за тем, что бы леска в отверстия валиков продевалась с одной стороны, что бы не образовывалось петель, затрудняющих применение шеемассажера. После надевания на концы лески нужного количества роликов и распорок, операция создания ручки (рис.2) повторяется, за тем лишь исключением, что концы лески следует основательно натянуть и завязать внутри киндер-контейнера-ручки. Осталось только захлопнуть крышки от киндер-контейнеров, изображающих ручки и самодельный шеемассажер готов (рис.4).

Шеемассажер из киндер-контейнеров

Применение

1. Шеемассажер доступен для использования детьми как спиномассажер, так как дети всегда любят повторять то, что делают взрослые. Тем более, что это полезно как в качестве детского массажа, так и в качестве  детской физзарядки.

2. Во время массажа шеи, следует подобрать волосы, прикрывающие место массажа, а лучше их вообще состричь наголо ))).

3. Массажем шеи (рис.5б) применение шеемассажера не ограничивается, вполне доступно обработать таким массажером и плечевой пояс (рис.5а) и поясницу.

Шеемассажер из киндер-контейнеров

Примечания

1.Если количество роликов  на одном валике увеличить до двух , а количество валиков с роликами до 16..18, то шеемассажер превращается в полномасштабный вариант спино- шеемассажера.

2. Ручки лучше изготовить из неразборных (рис.2б) киндер-контейнеров (с открывающейся крышкой) или вообще не из киндер-контейнеров.

3. Для распорок не стоит применять стержни шариковых авторучек с остатками пасты внутри, так как вследствие последующего движения лески остатки пишущей пасты размазываются по шее и всему агрегату.

Шея – самое узкое место от головы к телу и его нужно беречь!
