Лампа из лампочек и СD

Лампа из лампочек и СD

Осветитель из гирляндных лампочек

Скоро Новый Год, у многих еще остались старые гирлянды из цепочки последовательно соединенных лампочек, как от старого же карманного фонарика. Подобные устаревшие минилампочки не обладают особой надежностью, особенно если гирлянда оборудована переключателем для создания каких-либо световых эффектов. Поэтому, многие переходят на светодиодные гирлянды, а старые гирлянды остаются заброшенными, и к ним уже можно применять принцип «отходы в доходы». Чаще всего гирлянды состоят из десяти последовательно включенных лампочек, рассчитанных на напряжение 24…26В и ток 0,1…0,2А.  Общая мощность такой гирлянды около 30 Вт и этого вполне достаточно для применения в настольном светильнике. Другими словами реализуется попытка создать эмулятор одной большой лампочки на основе десяти маленьких. Основной движитель работ – это просто интерес, знаю, что такое никто повторять не будет, но все же…

Идея

В последнее время  светодиодные светильники активно вытесняют светильники других типов благодаря их экономичности, миниатюрности и надежности. Но качество света светодиодных светильников оставляет желать лучшего. Как ночничок ( http://www.afterwork.com.ua/?p=1468 ) их еще можно использовать, а как источник света настольной лампы – синеватые светодиоды меня раздражают.  Поэтому подумалось сделать комбинированный светильник из небольших лампочек от старых гирлянд накаливания и светодиодов. Лампочки накаливания, при этом, будут обеспечивать качество света, а  светодиоды – экономичность и световой поток, в результате должно было получиться нечто среднее. Но до комбинированного варианта руки так и не дошли, а вот лампочка из лампочек получилась довольно аккуратной, ее можно завинчивать в стандартный патрон и сделать за парочку часов после работы. Заодно в такой конструкции максимально полно реализован принцип «отходы в доходы», в том числе и использование негодных CD дисков (как здесь: http://www.afterwork.com.ua/?p=1018).

Материалы и инструменты

1. 10 лампочек от гирлянды 26Вх0,1А.

2. Два испорченных CD диска.

3. Перегоревшая лампочка на 220В с большим цоколем.

4. Фольгированный стеклотекстолит (можно отходы печатной платы) размером 50х50мм и толщиной 1..2мм.

5. Одножильный монтажный провод (можно взять одну жилу UTP сетевого кабеля).

6. Паяльник и паяльные принадлежности.

7. Пластиковые заклепки в виде стержней от авторучек и принадлежности для их установки.

8. Дрель и сверла диаметром 4 и 10мм. Можно обойтись и без сверл, если ковырять отверстия в пластике ножом.

Работа

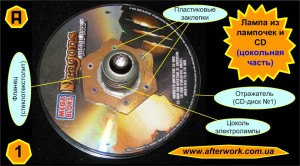

Предполагается, что такая лампа накаливания будет вкручиваться в стандартный патрон. Значит ей нужно обеспечить соответственный цоколь (рис.1). Для этого берем перегоревшую совдеповскую лампочку накаливания 220В и аккуратно разбиваем ее стеклянную часть, желательно все стекло изнутри цоколя удалить и вычистить от остатков термостойкого компаунда. Изнутри, к боковине и торцевой части цоколя следует припаять два многожильных изолированных проводка длиной около 10см. Лучше выбрать многожильный провод с фторопластовой изоляцией (МГТФ). Этими проводками будет подано сетевое напряжение на светоблок (рис.3 ).

Лампа из лампочек и СD

Для крепления светоблока  к цоколю используется фланец, изготовленный из стеклотекстолита. Форма фланца особой роли не играет, так как его будет в дальнейшем прикрывать отражатель (рис.2а). У меня в форме правильного шестиугольника(рис.4), но это может быть и круг или квадрат. Главное, что бы фланец был больше диаметра цоколя примерно на 1 см. Перед установкой фланца на цоколь в нем следует сделать несколько отверстий. В первую очередь – центральное отверстие, куда будут продеваться ранее подпаянные к цоколю провода питания лампочек, а также ряд отверстий крепления светоблока на расстоянии 5-6мм от края по кругу. Минимальное количество «круговых» отверстий -3, максимальное разумно установить на уровне 6, как показано на рис.2а. Фланец следует припаять к цоколю, отцентрировав его по оси цоколя. Это Вы можете довольно просто сделать мощным паяльником (100Вт). Подобный фланец на цоколе можно применять для светоблоков разных конструкций, в данном случае светоблок изготовлен из двух негодных CD дисков (рис. 2).

Лампа из лампочек и СD

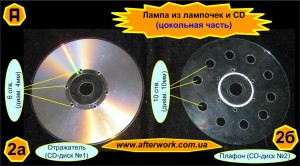

Первый диск выполняет функцию отражателя (рис.2а), а также привносит некоторый эстетический элемент в конструкцию. Второй диск используется в качестве несущего элемента для установки минилампочек на 26В. В первую очередь в обоих дисках одновременно следует просверлить крепежные отверстия диаметром 4мм, используя ранее изготовленный фланец с цоколем как шаблон, при этом оси дисков и цоколя следует как можно точнее совместить.

После сверления крепежных отверстий отражатель уже готов, а вот над плафоном следует еще поработать. А именно просверлить 10 отверстий диаметром 10мм на расстоянии равном примерно трети радиуса от края диска. Отверстия следует расположить по кругу равномерно. Для этих целей диск нужно аккуратно разметить при помощи циркуля или использовать шаблон, сделанный каком-нибудь графическом векторном редакторе. Пожалуй самое сложное -  это снять металлический слой с одной стороны диска (плафона), причем диски бывают разные, у меня слой отделился довольно просто механическим соскабливанием (рис.2б).

Лампа из лампочек и СD

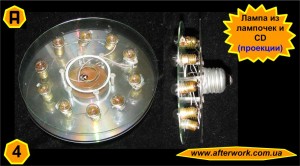

Удаление металлизированного словя крайне необходимо, так как в случае его присутствия возможно короткое замыкание между отдельными лампочками светильника, что приведет к выходу из строя остальных. По этой же причине использовать в качестве плафона (рис.4) DVD диски запрещается. После удачного завершения процесса изготовления плафона, в него последовательно устанавливаются минилампочки и соединяются друг с другом отрезками луженого одножильного медного провода диаметром 0,5..0,8 мм. Места пайки внешних соединителей совпадают с местами пайки выводов колбы минилампочки и не позволяют вывалиться лампочке из плоскости плафона.

Лампа из лампочек и СD

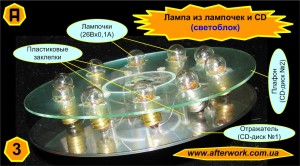

Когда все лампочки установлены, можно приступать к окончательному монтажу. К концам электрической цепи сформированной цепочки минилампочек накаливания подпаиваются два многожильных провода в изоляции. Эти проводники ранее были подключены к цоколю и для подключения к плафону их нужно продеть через центральное отверстие CD диска-отражателя.  Электрическая часть готова. Остается только стянуть фланец, отражатель и светоблок высокими пластиковыми заклепками(около 25мм) или винтами (рис.3). При этом никаких дополнительных втулок между плафоном и отражателем не требуется, сами цоколи минилампочек «выдерживают» расстояние между двумя дисками. Для любителей бОльшей жесткости крепления, в качестве стяжек можно использовать резьбовые втулки (рис.4).

Примечания

1. Максимальная суммарная мощность устанавливаемых минилампочек не должна превышать 20-30 Вт, в противном случае может произойти размягчение пластика дисков и появление вредных и неприятных запахов. Поэтому и рекомендую применять лампочки 26Вх0,1А.

2. Для увеличения светового потока в такой эмулятор лампы  возможно  установить кольцо из 10…12 светодиодов рядом с минилампочками накаливания, а схему их питания расположить между фланцем цоколя и отражателем.

3. Хочется думать, что кольцевое расположение лампочек 26В дает меньшую неравномерность освещения, чем одна большая лампочка 220В такой же мощности.

Применение

Например, в качестве светильника подсветки клавиатуры, дежурного освещения, коридорного светильника и т.п.

Используя локальное освещение, Вы существенно экономите электроэнергию!

Похожие записи

6 комментариев »

  1. Абалдеть… А если просто сделать светодиодную лампу на таком же цоколе. Сейчас это вроде как модно, интересно правда насколько это эффективно.

    Комментарий by Мастер — 07/12/2010 @ 23:27

  2. Лампочка из лампочек, ги, смешно как-то звучит. А если еще приделать батарейки, то получится большой фонарик:)

    Комментарий by Alexeya_ale — 11/12/2010 @ 19:52

  3. Вообще то идея разумная: в подставку засунуть преобразователь низкого напряжения и буферный аккумулятор. Можно использовать и как лампу и как фонарик. Гм, уже руки чешутся переделать все.

    Комментарий by opyvovar — 11/12/2010 @ 22:45

  4. А еще можно сделать как аварийное освещение, при отключении подачи тока включается питание от аккумулятора.

    Комментарий by Мастер — 12/12/2010 @ 17:15

  5. Я бы вместо второго сидюка вырезал круг из текстолита и развёл на нём импульсный БП, использовав детали зарядки от мобилы. А лампу, естессно, сделал на светодиодах. Оные же лучше брать с углом раскрыва луча более 90 градусов, иначе пятно света от такой лампочки будет непрактичным.

    Комментарий by Arhimed — 17/11/2012 @ 0:51

  6. Была такая идея, но как дополнение к лампочкам накаливания. Для меня исключительно светодиодное освещение неприятно, особенно локальное. Спектр сильно раздражает.

    Комментарий by opyvovar — 17/11/2012 @ 10:18
