Комнатный вертолётик

Комнатный вертолётик

Эх, полечу!

Была такая в золотом детстве игрушечка – пропеллер на палочке. Если раскрутить его между ладонями и отпустить, то он подымается на несколько метров вверх и даже может улететь на десяток метров в сторону. Помню, что подобные аэродинамические свойства подобных вертолётиков меня  в детстве здорово озадачивали и завораживали. Думаю, что такая реакция на подобную игрушечку свойственна всем детям. Порадовать подобным вертолётиком ребенка и порадоваться самому легко и просто, потратив буквально несколько минут на его изготовление из бросовых материалов, причем, в самом изготовлении и применении можно найти как игровой, так и исследовательский аспекты.

Идея

Простое и быстрое изготовление вертолётика с использованием естественного винтового изгиба полоски пластика, вырезанного из боковой части пластиковой бутылки под углом к образующей около 30 градусов (см. рис.2).

Материалы и инструменты

1. Пластиковая бутылка 1…2л.

2. Несколько, минимум 2 крышечки от пластиковых бутылок.

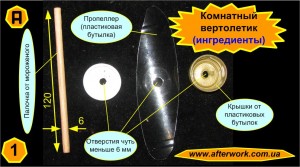

3. Палочка (рис.1) от замороженного сока (любая круглая деревянная или пластиковая палочка 10…20 см).

4. Ножницы (нож, дрель, сверла, выжигатель – опционально)

Комнатный вертолётик

Работа

Самое главное в таком вертолётике – это найти ровную и круглую палочку (рис. 1), а подобрать несколько крышечек от пластиковых бутылок и вырезать пропеллер из пластиковой бутылки не составляет труда (рис.2а). Пропеллер вырезается под углом около 30 градусов к образующей цилиндра (полуцилиндра заготовки) пластиковой бутылки. Для последующей  модернизации вертолетика лучше сразу вырезать несколько пропеллеров. Точно по центру пропеллера проделывается отверстие диаметром, равным, или чуть большим, чем диаметр выбранной палочки. Отверстие в вырезанной полоске пластика я проделал при помощи вот такого резака (http://www.afterwork.com.ua/krugolorez-malyx-diametrov.html), но можно и проплавить выжигателем или прорезать ножницами. Отверстие должно быть точно по центру пропеллера, а пропеллер симметричным. Длина пропеллера должна составлять 130…160мм. Чем меньше пропеллер, тем меньше подъемная сила. Чем больше пропеллер, тем больше нестабильность и разбалансировка. Потому габариты пропеллера должны быть в указанных пределах.

Комнатный вертолётик

Палочка будет осью вращения, крышки от пластиковых бутылок – прижимными шайбами. Кстати, в последнее время крышечки от пластиковых бутылок(которые можно применить вот так:  http://www.afterwork.com.ua/?p=3428 )стали выпускать того же диаметра, но меньшей высоты (экономия, однако), но в этом случае, подобрать крышечки с небольшой высотой даже предпочтительно. Для превращения крышечек в обжимки пропеллера (рис.2б), точно по оси крышечек нужно просверлить, проковырять или проплавить выжигателем(или другим способом сотворить) отверстия диаметром чуть меньше диаметра палочки (в моем случае – 6мм), так, что бы крышечки надевались на круглую палочку с натягом.

Комнатный вертолётик

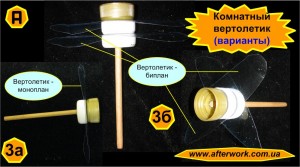

Осталось только зажать пропеллер двумя крышками на конце палочки и вертолётик готов. После стягивания крышками пропеллера видно, что полоска вырезанного пластика принимает правильную винтовую форму без дополнительных мер формовки (рис.3а). Более ничего не нужно, осталось только раскрутить ось вертолетика между ладонями и отпустить в “вольное плавание”. Вертолётик обычно с легкостью пересекает комнату, подымаясь к потолку. При необходимости можно подрезать лопасти так, чтобы последующее вращение запущенного вертолётика происходило с минимальной прецессией. В качестве модернизации конструкции вполне доступно из вертолётика моноплана сделать вертолётик биплан (рис.3б), или даже триплан.

Применение

1. Вертолётик не имеет тяжелых, твёрдых или металлических частей и ним вполне можно побаловаться дома, на пляже и т.п.

2. Во время запусков интересно провести исследования, например, дальности полета от количества и размеров вращающихся плоскостей и их взаимного расположения.

Удачного микровертолётикостроения!
